三维CAD软件SINOVATION注塑模设计解决方案

 SINOVATION注塑模具设计的专用软件模块,体现高品质、灵活、高效的设计理念,为注塑模具设计提供了专业的技术应用平台。

业务挑战

yewutiaozhan-shejigongzuobuxietong.svg

产品工艺分析不齐全

对产品进行工艺分析功能不全;

无法输出报告、单独保存结果、单击验证项目进行查看;

对注塑件产品翘曲变形工艺无法调整。


yewutiaozhan-gongchengguanlihunluan.svg

不符合工艺流程设计

操作界面不符合友好的人机对话;

功能操作不够简便、高效,上手困难;

非参数与参数化设计不能灵活转换;

缺少从分析-设计-验证-输出这一套工艺流程平台。

yewutiaozhan-jiaofuzhiliangdixia.svg

模具结构设计不完善

分模不够智能,简易PL线和PL面不能自动生成;

没有完善的滑块斜顶等结构设计数据库,对二次开发软件依赖度高;

没有齐全、可自定义的标准零件库。


undefined

图纸料表输出效率低

没有高效率的自动工程图管理方式;

对零件不能赋予属性并执行属性的变更,而且不可以自动生成零件表等;

不能自动对各个立体用适当的比例生成各图纸。


方案概述

SINOVATION注塑模设计致力于优化以3D设计为中心的设计过程,解决方案涵盖了产品模型工艺分析、模具坐标系、产品收缩率、工件设置、型腔布局、实体/片体修补、智能分模、标准模架库、标准零件、滑块及斜顶抽芯、镶块、浇注系统、冷却系统、材料清单、工程图、设计验证、装配等整个设计的标准流程。为企业设计与制造提供高质高效稳定的技术保障和平台支撑。

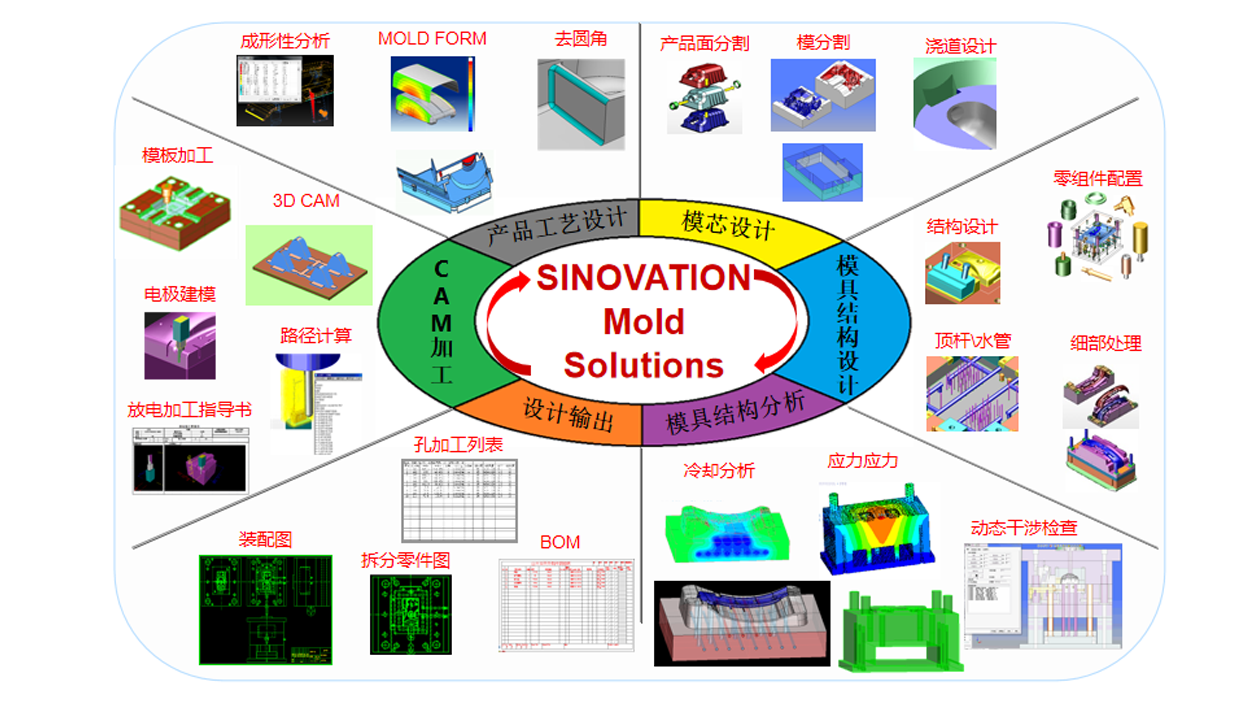

方案架构


应用场景

数据交换

Form-EX变形补偿

零件图层管理功能

CAE 分析及验证

动态干涉检查

工程图设计

数据交换

CORE

支持多种接口数据格式,快速完成产品模型的导入、导出以及快速修复模型,确保设计数据无障碍的上下传递。


Form-EX变形补偿

CORE

对于产品成型时产生的翘曲变形等缺陷,根据成型模拟中预测的结果进行预变形调整。


零件图层管理功能

CORE

拥有1024个图层,足以存放不同类型对象,同时支持中文命名与层颜色设置,提供专用图层操作面板,方便相应部件与图层对应操作,图层设置可以作为文件保存,便于标准化与交流,每个层中含有多少元素可以自动的统计出来,方便了设计者的数量统计和检查。


CAE 分析及验证

CORE

提供模具冷却解析,应力解析,产品热斑解析,弹性压弯解析等分析功能。用简便的操作来验证设计合理性,利于提高作业效率和设计质量。


动态干涉检查

CORE

通过动作仿真对模具机构进行事前验证,提高设计质量,可以对侧抽机构、斜顶机构、顶杆机构的动作进行验证,在动作仿真中可以对周围的零件做干涉检查。


工程图设计

CORE

一键自动生成装配图与零件图的基本视图投影,自动标注最大外形尺寸。零件BOM表和加工孔列表自动生成。


应用价值

chanpinjiazhi-gongyingshangjixiaokaohe-921.svg

国产自主可控

信息安全容易治理、产品和服务一般不存在恶意后门并可以不断改进或修补漏洞,打破垄断,不受制于人。

chanpinjiazhi-guhuacaigouliucheng-152.svg

灵活高效操作

友好的人机对话操作界面,灵活、快捷的操作风格让客户体验简便、高效率的功能操作,增效降本。

chanpinjiazhi-tigaobumenxiezuoxiaolv-241.svg

专业结构模块

平台包含塑模全部细化结构设计的模块功能,支持零件配置及编辑并快速反复调整,利用雏型数据的编辑设计,提高结构设计效率。

chanpinjiazhi-sanweipeixungengzhiguan.svg

及时验证分析

对设计结果进行CAE分析,冷却分析及应力分析,验证设计不良,动态干涉检查,提高设计质量,减少设计缺陷带来的经济损失。

chanpinjiazhi-keshihuaguzhangshufenxigengzhiguan.svg

标准数据管理

系统提供了MISUMI、 FUTABA、PUNCH、HASCO等厂家的标准模架和标准部件库,也支持客户自定义扩充,建立企业标准数据仓库,规范工程管理。

强大系统功能

交互式CAD/CAM系统,强大功能轻松实现各种复杂实体和模具结构的建构以及加工过程提供数字化造型和验证手段,是模具行业三维设计的标杆工具。
