9月18日19:30，皇冠CAD(CrownCAD)设计课堂直播将以『两位三通机位换向阀』为例讲解“拐角矩形、重合、基体法兰、草绘折弯”等三维CAD操作技巧。
关注视频号直播，一起来直播间与皇冠CAD(CrownCAD)技术工程师 刘凤霖学习CAD制图步骤吧！
功能抢先看——草绘折弯
将已有钣金在草图直线处进行折弯。

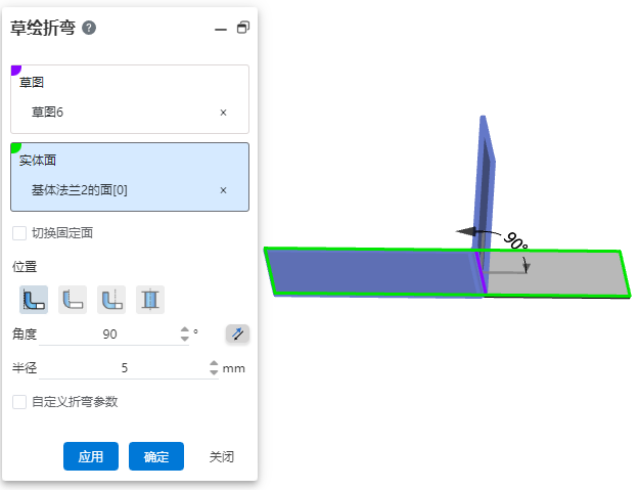

点击按钮，弹出草绘折弯对话框。选择草图和钣金实体，设置所需参数，效果如下图。
控件说明：
1.选择一个草图：选择仅含有一条直线的草图。
2.选择实体面：选择需要折弯的钣金实体的表面，不可选择侧面。
3.切换固定面：勾选后，折弯的一侧与固定不动的一侧互换。
4.位置：折弯与所选草图线的相对位置。
5.角度：折弯后两法兰面的相对角度，反向按钮可切换折弯方向。
6.半径：折弯的内侧半径。
7.自定义折弯系数：同基体法兰的自定义折弯系数。
注：草图线应位于所选面上，且与所选面部分重合。
