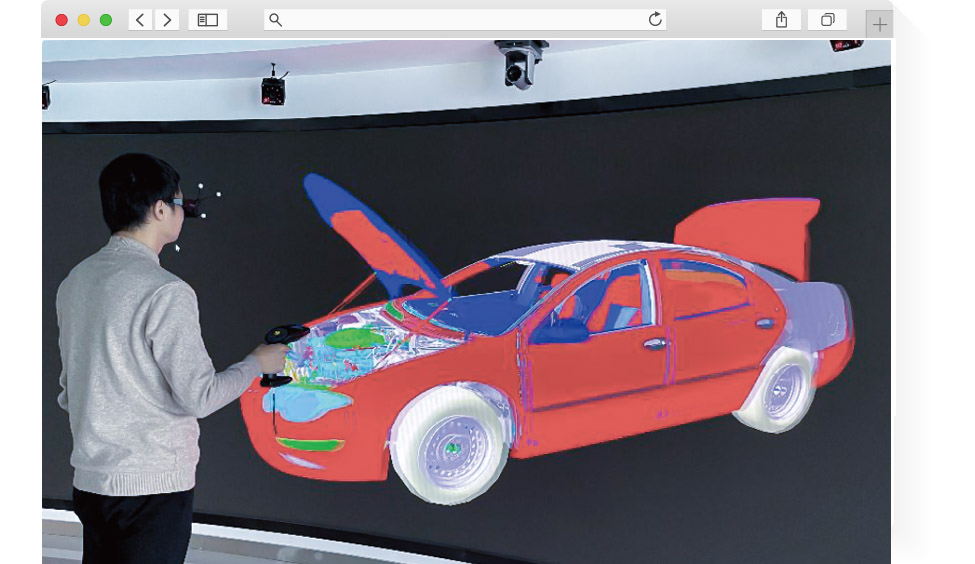

汽车、工程机械和造船等大型装备行业是一个竞争非常激烈的行业,日益普及的虚 拟现实(VR)技术已经成为颠覆该行业的一项全新技术。在较为传统的大型装备行业 行业中,全新的 VR 技术带来了很多全新的可能性。 在竞争如此激烈的市场中,通过有效的利用 VR 技术,工作人员可以更加快速、方 便的对项目进行评审、检测并进行随心所欲的修改。如此看来,在大型装备制造行业中, VR 技术的应用前景相当广阔。SViewVIZ交互式 3D 虚拟样机评审软件,旨在改善虚拟环境中的交互,可实现彻底 的动态 3D 可视化,使虚拟样机评审能够有效推进项目的进展。工程师可以在他们的 VR 系统上实现了 3D 数据的可视化,并进行实时评审。在配 备主动立体眼镜和交互式手柄的可视化大屏前,工程师可以瞬间完成新原型的可视化工 作。借助完全沉浸式的 VR 体验,工程师们可以实现模拟现实生活场景中开放道路上的大型装备驾驶效果。
交互式3D虚拟评审
数字样机评审,通过 3D 眼镜提供对产品身临其境的逼真感受,通过交互式手柄进行爆炸、剖切、测量等操作。
融合异构CAD数据
针对整体设计采用不同的 CAD 软件设计时,SViewVIZ 可以融合种异构 CAD 的模型到同一个场景,实现整体的验证和评审。
大数模高性能浏览
通过轻量化转换,相比 CAD 软件,相同条件下,能打开更大规模的模型。
轻量化数据转换
可以实现各类 CAD 模型、属性、PMI 等信息的完整转换,确保设计信息不丢 失。
虚拟样机评审功能可使用户通过浏览、爆炸、剖切、测量、爆炸、运动仿真等专用工具高效轻松地评审虚拟样机。这些功能旨在改善虚拟现实环境中的交互以及围绕虚拟样机进行的工作。用户界面简单易懂,非常易于过程中发现的具体问题。
●整体部件、主要部件及排布规划评审
●大面造型及特征设计评审(CAS、ClassA)
●关键断面设计评审
●色彩、纹理、材质工艺设计评审(CMF)
●人机工程可视、可达、舒适性分析验证
●整体布局可通过性评审
●数字化制造工艺
●装配路径验证 ,装配序列验证 ,装配人机研究
●管路线束验证
●工具与工装规划
●维修与护性确认
为了实现虚拟原型的可视化,华天软件利用对不同 3D 软件的数据模型进行转换和融合,可以将 CAD 模型与真实场景合并在一起,直接显示出了道路和驾驶环境,统一数据格式以及模型融合技术在这一系列过程中起着至关重要的作用。
提高评审效率
虚拟样机评审可实现彻底的动态3D可视化, 三维模型即时交互操作的协同评审,更加直观形象,提高评审效率及质量。
实现车辆设计安全验证
3D 实时可视化功能可以在模拟环境中验证车辆的设计和安全属性。
评审虚拟车辆中的人机工程
当工作人员想要测试人手对汽车驾驶座椅上主要指令的可及性时,可以帮助工作人 员在虚拟现实显示器中模拟汽车的仪表盘。
人机工程及时交互
数字样机评审时,实现与数字仪表盘、导航系统、数字车速表、数字电控单元、数字气温控制或汽车设计中的任何类型的人机工程学元素实现即时交互。
