质检助手SVMAN-Q

全面覆盖质检实测业务过程,实现全过程无纸化、数字化、可视化,提高企业检验工艺编制效率,降低工作量与人为失误,企业实时有效的利用实测数据过程数据。

产品概述

华天软件完全自主产权的数字化质量检测解决方案(Visualization Quality Check Solution),面向质检规划与实测数据采集分析环节,基于二维/三维图纸与模型,实现结构化质检数据规划,可视化质检测量引导,实时的质检数据采集,可定制扩展的实测数据分析。


产品架构


产品优势

自主底层平台

方案架构是基于华天自主SView平台研制,将业务需求通过数据建模融入到产品功能中,形成数字化质检工具。

灵活应用

该方案可作为客户端工具与管理系统集成应用,也可以作为一个控件嵌入到管理系统中。

三维可视化

平台具备图纸浏览、分析、交互等功能,并具备常用的API接口,可根据需求进行定制开发。

数据实时采集

根植于质检业务的实时采集与数据分析

产品功能


质检任务获取

TRAIT

支持系统集成,以及独立导入2D/3D图纸获取源数据。 支持DWG、DXF、cgm等二维格式浏览查看; 支持主流CAD三维格式,并通过转换,形成轻量化模型; 价值说明:基于MBD(模型驱动)数字化质检实测规划业务。


数据识别与解析

TRAIT

基于2D/3D图纸和模型进行数据识别与解析,2D/3D图档解析,工艺技术要求解析,公差匹配,检验特征识别。 价值说明:自动抽取检验要素,较人工抽取效率提升10倍以上。

质检数据公差匹配

质检批注

关联质检工具

实测数据采集

质检数据管理


质检数据公差匹配

TRAIT

可视化交互质检尺寸分配,质检方法匹配,公差精度自动匹配;内置精度标准库,对未标注公差进行意见匹配,省略人工查找标注的过程,快速准确,无遗漏。 价值说明:通过解析特征尺寸及公差,实现自动公差匹配,效率提升20倍。

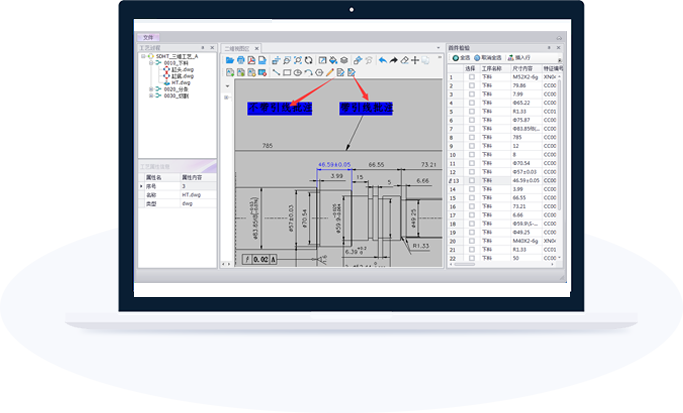

质检批注

TRAIT

针对工艺获取的模型中质检信息不足的情况,支持在2D/3D图纸中进行可视化标注/批注,创建可视化质检信息。对二维工程图/模型进行标注和批注。支持批注的自动保存,在下次打开该二维工程图/模型时,自动加载标注和批注。可视化质检过程规划,支持实测技术要求与图纸中数据一致,避免人为失误。


关联质检工具

TRAIT

内置匹配规则,人机交互快速实现质检规程内容规划。内置特征与质检采样方案的匹配规则,支持自动识别及质检匹配。根据项目需要内置质检工具管理,支持用户关联默认检验实测工具,并支持人工进行调整。价值说明:通过解析特征尺寸及公差,人机交互质检规程创建。


实测数据采集

TRAIT

可视化测量引导,支持固定/移动终端进行实测数据采集,支持与质检测量装备互联,支持实时数据采集判定。对质检数据实现结构化管理,保证质检实测数据的一致性和准确性。实时质量检测和数据,支持图示化分析和预警提示,通过与MES等管理系统集成,可以实现现场的监控。


质检数据管理

TRAIT

结构化质检实测数据管理,基于图表化质检实测分析判断。对质检数据实现结构化管理,保证质检实测数据的一致性和准确性。实时质量检测和数据,支持图示化分析和预警提示,通过与MES等管理系统集成,可以实现现场的监控。

应用价值

chanpinjiazhi-tigaobianzhixiaolv.svg

提高编制效率

实现三维模型、二维图纸的尺寸自动解析提取其尺寸、公差等,生成结构化数据表,省去人工手动填录的时间,自动抽取检验要素,较人工抽取效率提升10倍以上。

chanpinjiazhi-tigaotianbaozhiliang.svg

提高填报质量

实现对提取的尺寸进行智能分析,计算质检尺寸的容许上、下限,未注公差自动对应未注公差规则,且支持按规则推荐量仪,降低人工计算的失误率,提高质检表单质量。

chanpinjiazhi-shucaishebeizhilian.svg

数采设备直连

可通过与现场终端数字化量仪集成,自动获取实测结果填写到对应位置,且支持自动判断实测结果是否在要求范围内,避免人工填写的滞后性导致填写失误的情况。

chanpinjiazhi-shiceshujufenxi.svg

实测数据分析

支持实测数据与其他系统(如MES、质量管理、SPC等)集成,进行数据的管理,实现测量数据的有效分析,便于查询或追溯。
